Verschraubungen in der Hydraulik werden in "sehr leicht", "leicht" und "schwer" unterschieden. Mit der nachfolgenden Tabelle können Sie herausfinden wie man "sehr leichte", "leichte" und "schwere" Verschraubungen / Anschlüsse ermitteln kann.

Dabei werden der Rohrstutzen, oder Rohr-Außendurchmesser und die Schlüsselweite gemessen.

Die Anleitung befindet sich weiter unten.

Anleitung zum ermitteln der Größe:

Beispiel für eine Verschraubung mit Überwurfmutter:

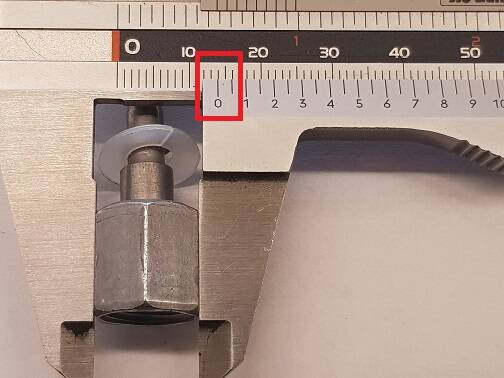

Rohrstutzen Außendurchmesser 6 mm (Bild 1) + Schlüsselweite 14 mm (Bild 2) = 06L

Anleitung zum ermitteln der Größe:

Beispiel für eine Verschraubung mit Außengewinde:

Rohrstutzen Außengenwinde M18x1.5 mm (Bild 1) + Rohrstutzen Innen gemessen 12 mm (Bild 2)= 12L

Beim zweiten Bild ist zu beachten, dass im inneren des Stutzens ein kleiner Steg ist. Die Spitzen des Messschiebers müssen den Steg berühren, da es sonst zu einer Fehlmessung kommen kann.
