Fügetechniken:



Fügetechniken in drei verschiedene Kategorien eingeordnet werden:

Stoffschlüssige Verbindung:

Diese Verbindungsart wird durch schmelzen oder hinzufügen eines weiteren Stoffes hervorgerufen.

- Löten

- Schweißen

- Kleben

Kraftschlüssige Verbindung:

Kraftschlüssige Verbindungen entstehen durch Kraftübertragung, oder Reibung.

- Schrauben

- Verknoten

- Pressen

Formschlüssige Verbindung:

Bei einer formschlüssigen Verbindung greift ein Bauteil in das andere und versperrt ihm den Weg.

- Verstiften

- Versplinten

- mittels Passfeder



Im Heizungsbau und Sanitärbereich gibt es mehrere Möglichkeiten die Rohre miteinander zu verbinden, oder anzuschließen. Die gängigsten sind unter anderem:

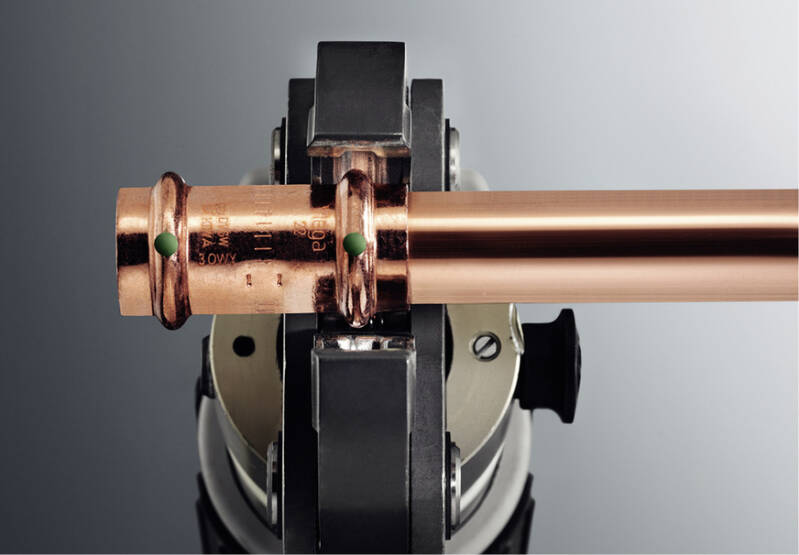

Pressverbindungen:

Zum Beispiel Kupferformteile, die mittels einer Presse miteinander verpresst werden.





Steckverbindungen:

Eine bewegliche Rohrverbindung, deren Dichtwirkung durch Zusammenstecken von Spitzende und Muffe oder einem Rohrschaft und einer Kupplung in Verbindung mit einem elastischen Dichtmittel erzielt wird



(Ausführlichere Beschreibung: https://allgemeinebauzeitung.de/abz/neuer-innen-aussen-adapter-steckverbinder-ermoeglicht-schnelle-installation-38099)





Lötverbindungen:

Löten ist ein thermisches Verfahren, bei dem eine stoffschlüssige Verbindung zwischen einem Grundwerkstoff und einem metallischem Zusatzwerkstoff (Lot) hergestellt wird. Die Grundwerkstoffe bleiben dabei in festen zustand nur das zugeführte Lot geht in den flüssigen Zustand über


(Ausführlichere Beschreibung: http://www.bs-wiki.de/mediawiki/index.php?title=L%C3%B6tverbindung)





Schweißverbindungen:

Eine Schweißverbindungentsteht durch Schweißen, d. h. durch das unlösbare Verbinden von Bauteilen unter Anwendung von Wärme . Es ergibt sich eine innige Vereinigung der verbundenen Fügepartner, die Schweißverbindung.



(Ausführlichere Beschreibung: https://de.wikipedia.org/wiki/Schwei%C3%9Fen)

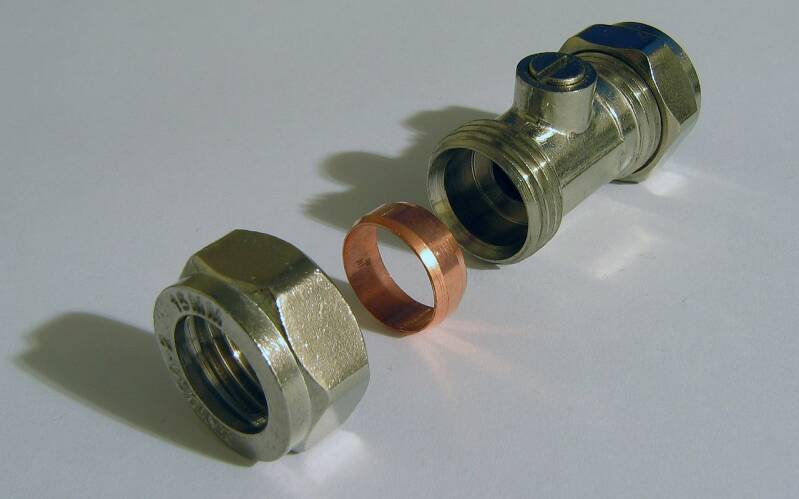

Quetschverbindungen (mittels Quetschverschraubung):

Eine Quetschverschraubung ist eine flüssigkeitsdichte Verbindung von Rohren oder Schläuchen.

Die Bestandteile einer Quetschverschraubung sind üblicherweise: Überwurfmutter, Klemmkonus, Einlegering und Quetschdichtung (Gummiring).



(Ausführlichere Beschreibung: https://de.wikipedia.org/wiki/Quetschverschraubung)
